矿山采矿采准设计的具体内容及设计要点

Time:2017-11-22浏览次数:3795

矿块采准设计是在矿块采矿方法方案已经确定的基础上进行,它是单体设计的基础,其具体内容包括:(1)矿块构成要素及底部结构型式的确定;(2)回采方案及回采范围的确定;(3)选择拉底切割方式,确定切割巷道及切割槽的布置,以及爆破顺序、爆破方向; (4)确定凿岩巷道的布置,在此基础上计算采切工程量、采切时间和采切费用;(5)确定采场通风、联络及运输系统;(6)采切和回采设备选型;(7)绘制采准设计图及采准巷道断面图。

以下就采准巷道的布置,采准巷道断面决定、采切工程量计算、采切时间及采切费用等的设计要点进行说明。

1.采准巷道的布置布置采准巷道可以从阶段运输水平、二次破碎水平、拉底水平、分段水平以及从联络上下阶段的天井剖面、切割槽剖面等主要平剖面人手。布置时尽量遵循下列原则:

(1)巷道位置应符合矿块最合理的结构与参数,设计应对此作简要论证;

(2)巷道位置应适应矿体倾角和厚度变化,尽可能便利凿岩和放矿;

(3)巷道位置要考虑矿体的地质构造和矿岩的物理力学性质,尽可能避开断层,破碎带,或与断层成直交或斜交。

(4)布置凿岩或运搬巷道时,应考虑凿岩和运搬设备的有效工作范围,如用YG - 40型凿岩机,有效深度为10-12m,YG- 80和BBC -120F型凿岩机有效深度为20- 25m;电耙设备的有效运距为40-60m;

(5)要保证工人作业安全、联络方便,通风良好;

(6)遵循探采结合,尽量利用已有探矿井巷为采准服务,采准巷道也一定要继续发挥探矿作用;

(7)当矿块分两个步骤回采时,采准巷道要尽量考虑为矿房矿柱回采所共用;

(8)尽量避免在有塌陷危险的采空区上盘布置凿岩井巷;

(9)电耙道的位置要考虑保证稳固,便于装矿和布置通风联络道。

2.采准巷道的断面形状和规格断面形状和规格可按巷道的用途、穿过矿岩的稳固性以及所用的采矿设备的外形尺寸来确定。考虑到采准巷道使用时间比较短暂,只要用途适应、安全许可,其结构和规格均可比开拓基本巷道简化。巷道断面尺寸确定后,应绘制成施工图。

3.采切工程量及采切比 采切工程量可列表计算。设计中,当矿块作一个步骤回采时,只算整个矿块的采切比,当矿块分步骤回采时,则应分别计算矿房与矿柱的采切比。对于开切割槽和拉底的工程量,采切比中只算为开切割槽和拉底而开创自由面和补偿空间(如切割天并、拉底平巷、拉底横巷)的工程量,不计切割槽和拉底层其余部分的工程量,其余部分属于切采,归到回采矿量中。

4.采切工作顺序及矿块采切时间采切工作顺序应优先为方便通风、出碴及压气供应等创造条件,并尽量使采切工作期内出勤人员和设备大体取得平衡。按一般矿块采准设计的施工顺序都是先从掘进运输平巷,贯通上下阶段,接着做底部结构拉底,与此同时进行切割和掘进凿岩巷道等。按照先后顺序编制矿块采准切割工作进度计划表,并依表排出矿块的采切时间。表1是常用的矿块采准切割工作进度计划表的表式。

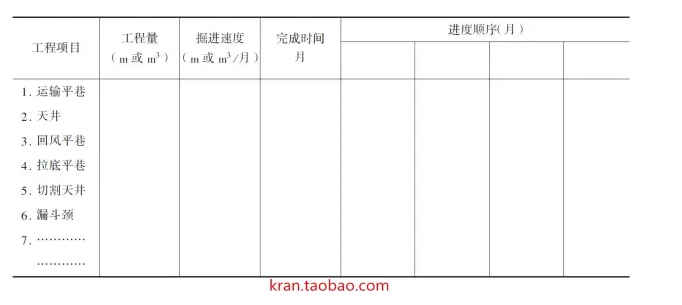

表1矿块采准切割工作进度计划表

5.采切费用矿块的采切总费用可以按表2求出,折算到每t矿石的采切费用需将总费用除以该矿块的采出矿石量(t)。

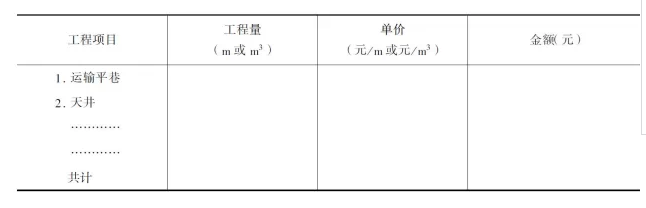

表2矿块采准切割费用计算表

采准设计的结果应能提交采准设计说明书和采准设计图表。说明书除表达上述设计的论据外,应阐明该矿块的地质条件及采准施工的技术措施和要求。图纸的数量和精度,以方便施工为准。
